Оптичний портативний рефлектометр OTDR Novker NK3200D

Опис

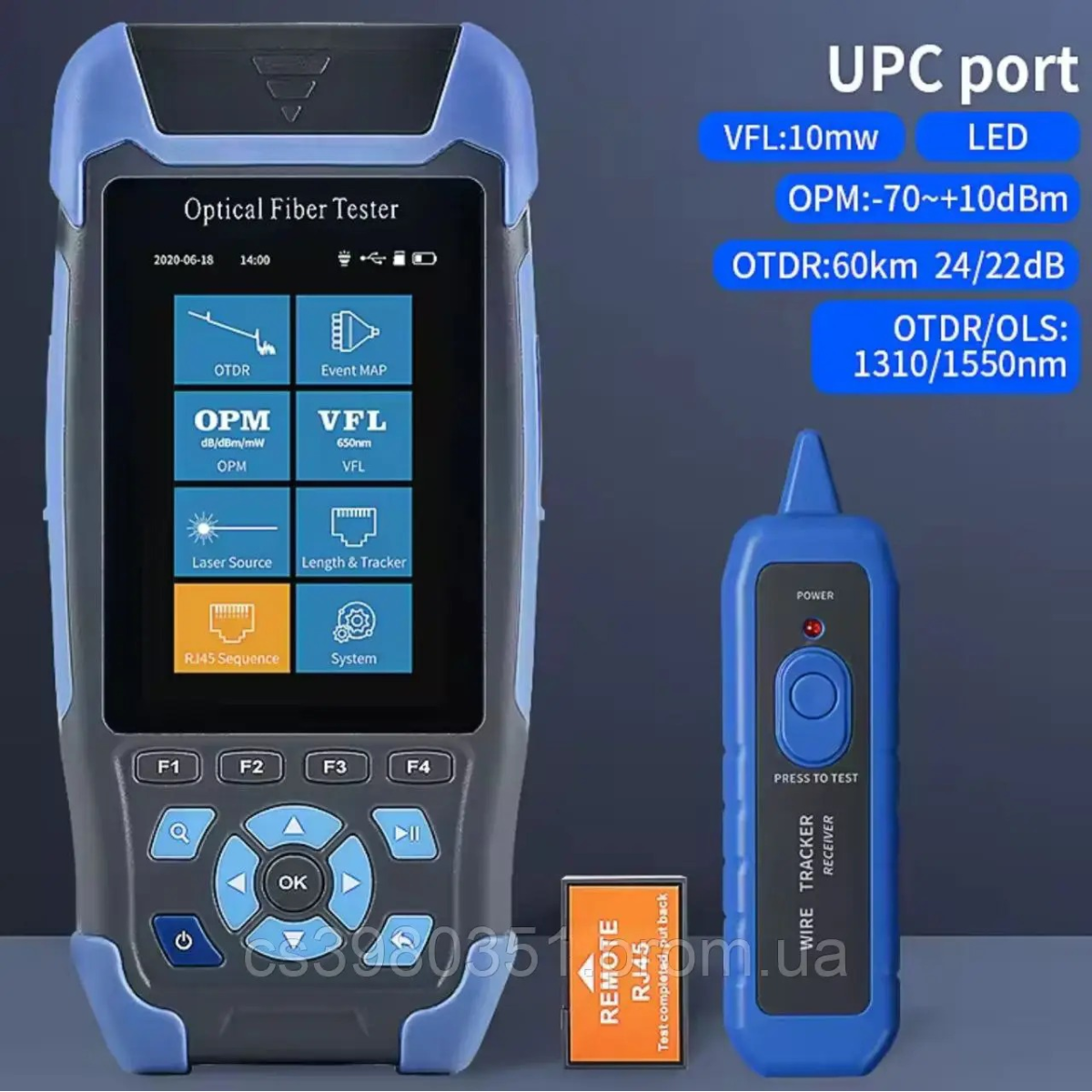

Оптичний рефлектометр NK3200D NOVKER Mini OTDR — це багатофункціональний портативний прилад для тестування оптоволоконних ліній. Він поєднує в собі одразу кілька інструментів: OTDR, вимірювач оптичної потужності (OPM), оптичне джерело світла (LS), візуальний локатор пошкоджень VFL (червоний промінь), тестер RJ45 та LED-ліхтарик. Це робить його універсальним рішенням для монтажників, техніків та сервісних інженерів FTTH і телеком-мереж.

Прилад працює на довжинах хвиль 1310/1550 нм ± 20 нм, підтримує SMF-волокно та дозволяє вимірювати лінії довжиною від 500 м до 60 км.
Інтерфейс виконаний у вигляді 3,5-дюймового кольорового LCD-дисплея, підтримуються знімні оптичні роз’єми FC/PC (SC, ST), а також є вихід micro-USB для передачі даних.

Компактні розміри та мала вага дозволяють зручно використовувати пристрій у польових умовах.

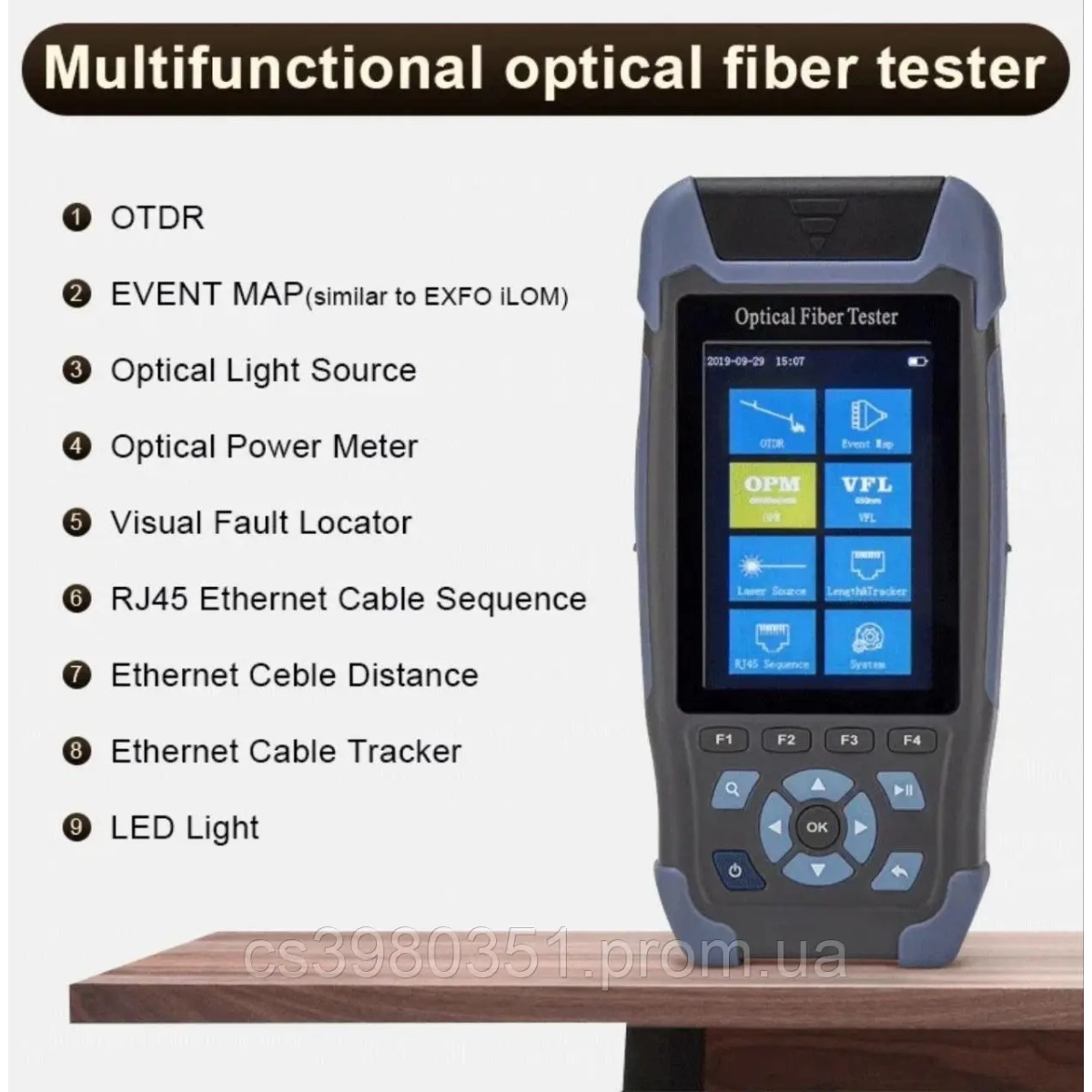

Основні особливості

• Багатофункціональний тестер оптоволоконних ліній

• OTDR — оптичний рефлектометр

• OPM — вимірювач оптичної потужності

• LS — оптичне джерело світла

• VFL — візуальний локатор пошкоджень (червоний промінь)

• Карта подій волокна

• Тестування RJ45

• Вимірювання довжини Ethernet-кабелю

• LED-ліхтарик

• Підходить для FTTH, інтернет-мереж, сервісних робіт




  Характеристики OTDR
  Ширина імпульсу	3 нс до 10 мкс
  Діапазон відображення	від 3 м до 64 км
  Динамічний діапазон	24/22 дБ
  Розподільча здатність	мин 16 см
  Число точок	макс 65000
  Линейность определения затухания	≤ 0.05 дБ/дБ
  Час усереднення сигналу	5 с, 15 с, 30 с, 60 с, 120 с, 180 с
  Точність визначення відстані	± (1 м + расстояние * 3 * 10-5
  Налаштування показника заломлення IOR	1.0000 ~ 2.0000
  Мертва зона по подіях	3 м
  Мертва зона по загасанню	8 м
  оптичний роз'єм	UPC
  Зв'язок з ПК	для детального аналізу
  Одиниця виміру	км
  Характеристики VFL
  Довжина хвилі візуального детектора	650 ± 20 нм
  Вихідна потужність	10 мВт
  Клас лазерної безпеки	клас II B
  Характеристики OPM (Вимірювача потужності)
  Калібрувальні довжини хвиль	850/1300/1310/1490/1550/1625 нм
  Діапазон потужності вхідного сигналу	- 70 дБм ~ + 10 дБм
  точність вимірювання	± 0.5 дБ
  Характеристики OLS
  Довжина хвилі	1310/1550 нм
  Вихідна потужність	- 5 дБм
  Функціонал	оптичний рефлектометр (OTDR), візуальний дефектоскоп (VFL), оптичний вимірювач потужності (OPM), оптичне джерело світла (OLS), інтелектуальна розмітка оптичного з'єднання (iOLM), можливість тестування мережевого кабелю RJ45, виявлення мережевого кабелю, вимір відстані мережевого кабелю
  Загальні характеристики
  дисплей	3.5 ", кольоровий сенсорний дисплей
  Автовимкнення живлення	10 - 60 хвилин
  Яскравість дисплея	0 - 100%
  Пам'ять	внутрішня пам'ять: 500 рефлектограмм, підтримується TF-карта
  Робоча температура	- 10 ° С ~ + 60 ° С
  Температура зберігання	- 25 ° С ~ + 70 ° С
  Вологість	<95%
  Вхідна напруга	AC 100 - 200 В, 50-60 Гц
  Тип батареї живлення	літій-іонний акумулятор, ємність 4000 мАг
  Час роботи від зарядженого акумулятора	~ 12 годин
  Інтерфейс	USB, OTDR, VFL, OPM, RJ45, порт для зарядки
  РОЗМІРИ	220 х 125 х 100 мм
  Вага	800 г

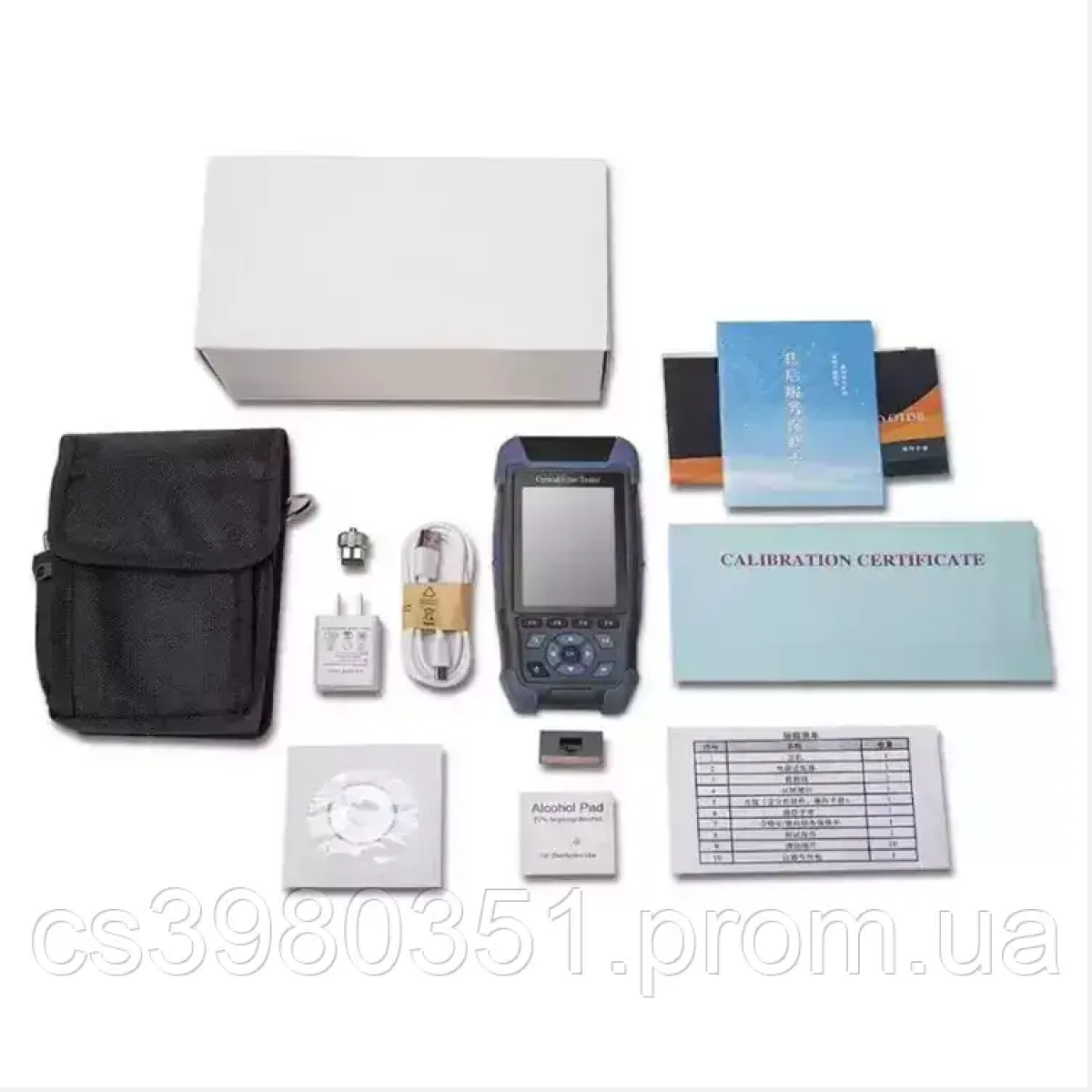

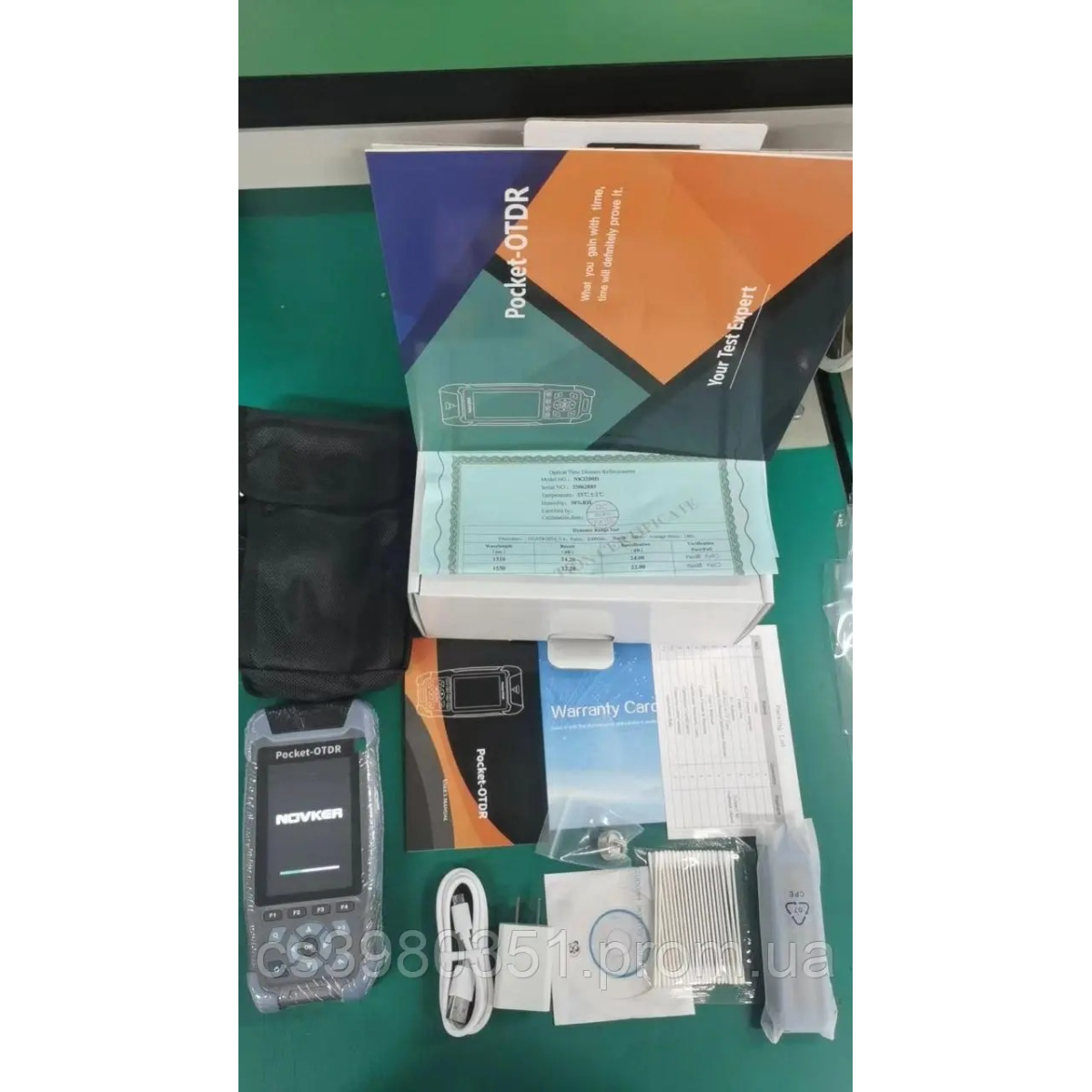

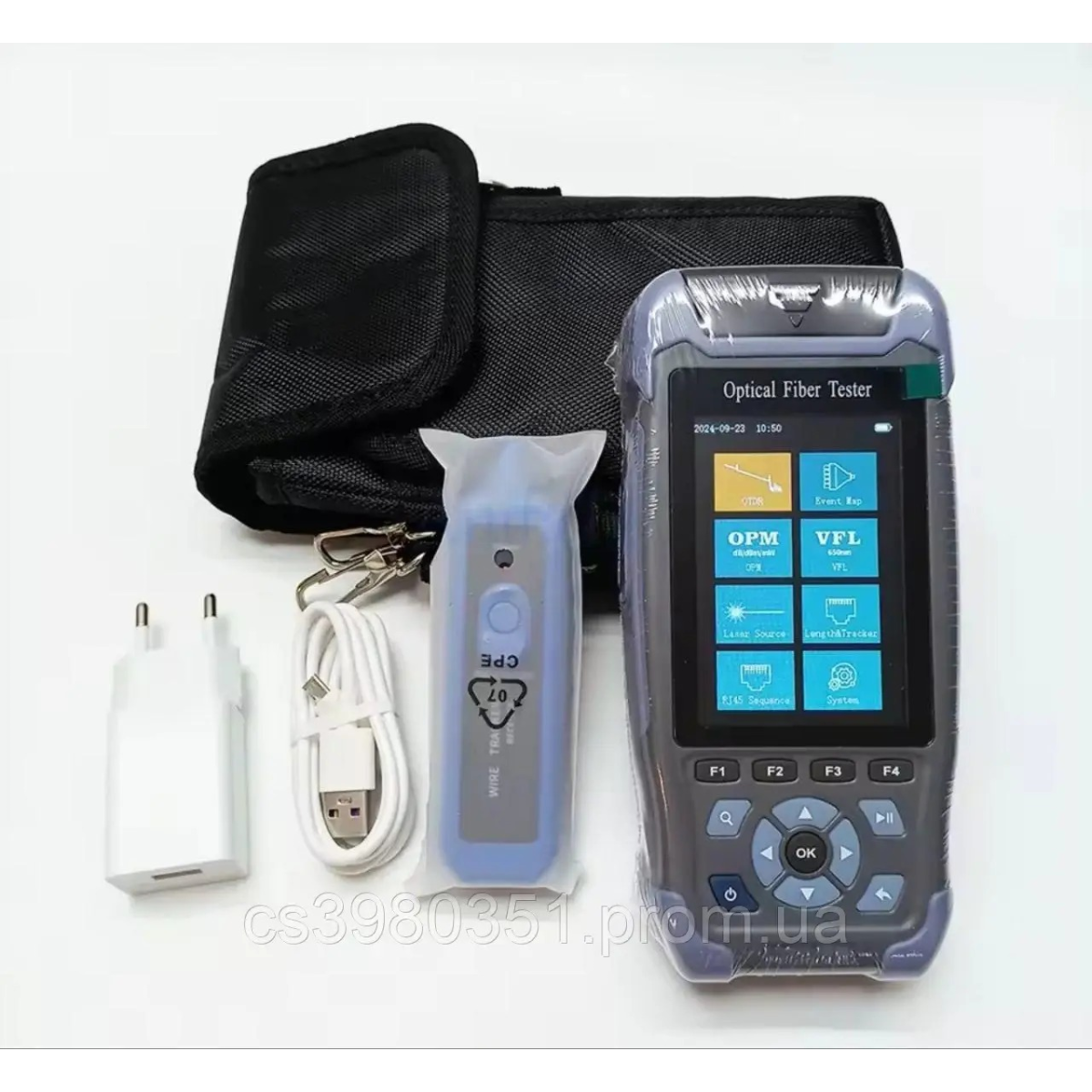

  Комплектація	оптичний рефлектометр - 1 шт детектор - 1 шт чохол для зберігання і перенесення - 1 шт Інструкція - 1 шт Сертифікат калібрування -1 шт USB кабель - 1 шт CD диск з ПО - 1 шт AC / DC адаптер / зарядний пристрій - 1шт роз'єм FC / UPC - 1 шт роз'єм SC / UPC - 1 шт роз'єм RJ45 - 1 шт

  Гарантійний термін: 12 місяців / 1 рік.
