Опис
Популярний стек SpeedyBee F405 V4 - це оновлена версія з регулятором швидкості BLS 55A 4-in-1 ESC, процесором STM32F405 MCU і гіроскопом ICM42688P для точнішого керування. Компактний контролер польоту F405 V4 підтримує Bluetooth і живлення від 6S LiPo, що робить його універсальним вибором для фанатів FPV. Разом з регулятором SpeedyBee BLS 55A 4-in-1 ESC, який забезпечує безперервний струм до 55A, ці компоненти гарантують потужність і надійність дрона.
ОСОБЛИВОСТІ
Компактний дизайн розміром 30,5 x 30,5 мм, що підходить для різних рам
Точне керування завдяки STM32F405 MCU і гіроскопу ICM42688P
Регулятор SpeedyBee BLS 55A ESC забезпечує безперервний струм до 55A
Легке налаштування через Bluetooth
Сумісність з LiPo акумуляторами від 3S до 6S
ХАРАКТЕРИСТИКИ
Контролер польоту F405 V4 FC:
MCU: STM32F405
IMU (Gyro): ICM42688P
Порт USB: Type-C
Барометр: вбудований
OSD чіп: AT7456E
BLE Bluetooth: підтримується для конфігурації Flight Controller (MSP увімкнено з Baud rate 115200 на UART4)
Підключення до DJI Air Unit: підтримується без необхідності заміни проводів
Підтримка карт пам“яті Blackbox MicroSD: сумісний з картами SDSC або SDHC до 32 ГБ
Датчик вхідного струму: є (для SpeedyBee BLS 55A ESC встановіть масштаб = 400 і зміщення = 0)
Вхідна потужність: 3S - 6S Lipo
Виходи 5 В: 9 груп
Виходи 9 В: 2 групи
Виходи 3,3 В: підтримується струмове навантаження до 500 мА
Виходи 4,5 В: підтримується струмове навантаження до 1 А
Виходи ESC: M1 - M4 на нижній стороні та M5-M8 на верхній
UART: 6 груп (UART1, UART2, UART3, UART4 (для Bluetooth), UART5 (для ESC телеметрії), UART6)
ESC телеметрія: UART R5 (UART5)
I2C: підтримується
Buzzer: є
Кнопка BOOT: є
Вхід RSSI: є
Smart Port / F.Port: не підтримується
Підтримка прошивок: BetaFlight (за замовчуванням), INAV
Ціль програмування: SPEEDYBEEF405V4
Монтажна схема: 30,5 x 30,5 мм (діаметр отворів 4 мм)

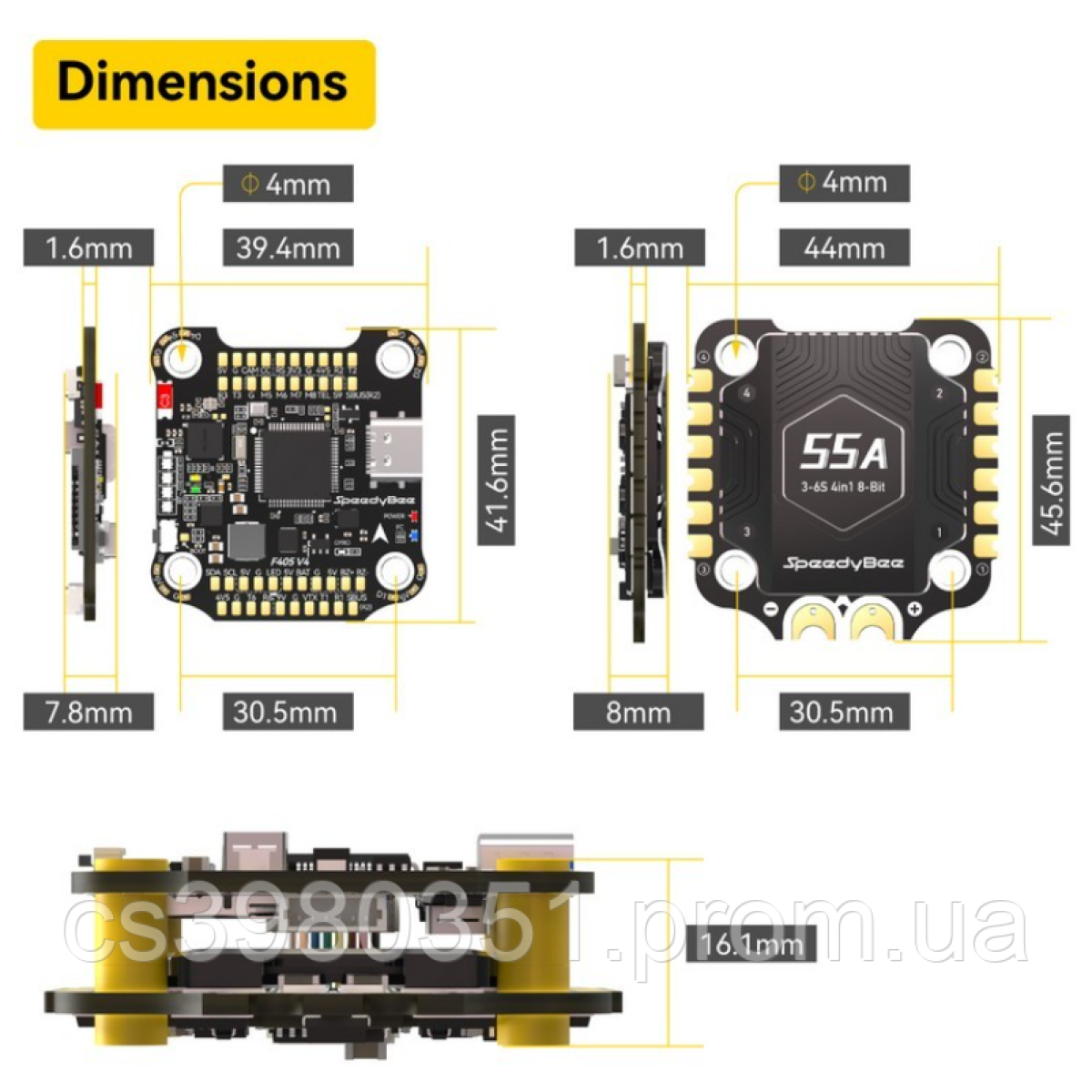

Розміри: 41,6 x 39,4 x 7,8 мм
Вага: 10,5 г
Примітка: Кнопка BOOT може використовуватись для входу в режим DFU для прошивки FC або для керування світлодіодними стрічками.

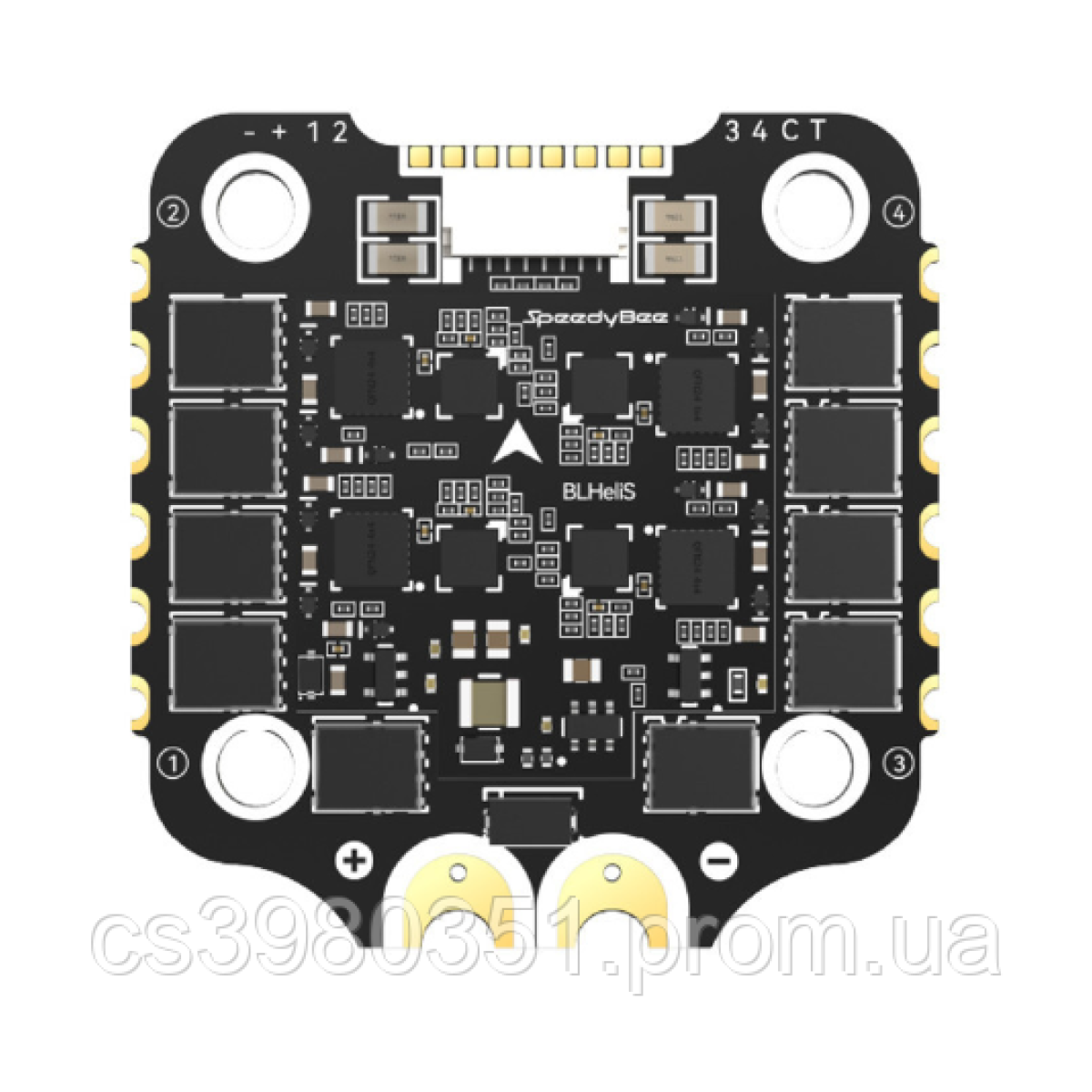

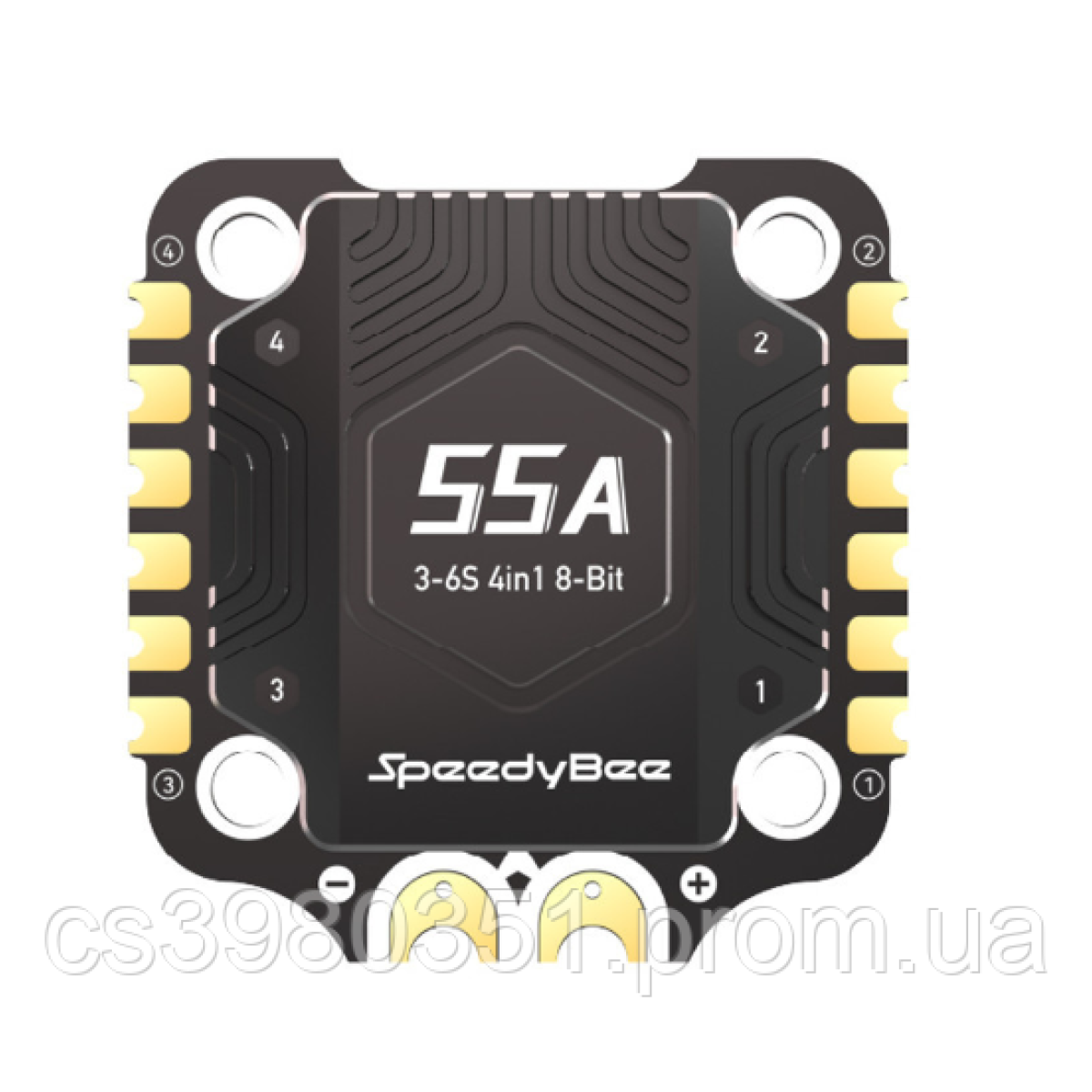

Регулятор швидкості SpeedyBee BLS 50A 30x30 4-in-1 ESC:
Прошивка: BLHeli_S J-H-40
Бездротова конфігурація: підтримка програми SpeedyBee
Посилання на PC Configurator:
Постійний струм: 55A х 4
Піковий струм: 70A (10 сек)
TVS захист: є
Зовнішній конденсатор: 1000uF Low ESR конденсатор (в комплекті)
Протокол ESC: DSHOT300/600
Вхідна потужність: 3-6S LiPo
Потужність на виході: VBAT
Датчик струму: є (Scale=400 Offset=0)
Монтажний розмір: 30,5 x 30,5 мм (діаметр отворів 4 мм)
Розміри: 45,6 x 44 x 8 мм
Вага: 23,5 г
КОМПЛЕКТАЦІЯ SpeedyBee F405 V4:
5x M3*8 мм силіконові втулки (для FC)
1x SH 1,0 мм 30 мм 8-контактний кабель (для підключення FC-ESC)
1x 6-контактний кабель DJI (80 мм) SpeedyBee BLS 55A 4-в-1 ESC:
1x 35 В 1000 мкФ конденсатор з низьким ESR
5x силіконові ущільнюючі кільця M3
1x кабель живлення XT60 (70 мм)
1x SH 1,0 мм 30 мм 8-контактний кабель (для підключення FC-ESC)
5x M3*8,1 мм силіконові втулки (для ESC)
